CAD来自中表面粗糙度怎么标注

CAD来自中表面粗糙度怎么标注

问题补充说明：CAD中表面粗糙度怎么标注？怎么新建一个模块？

【方法一】

1、图形绘制（采用命令偏移和直线、极轴30 °）

2、定义属性

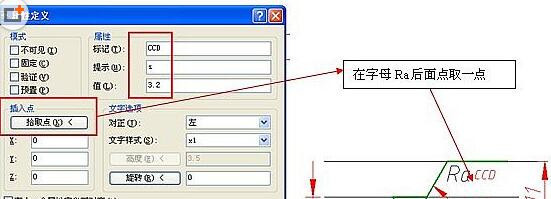

下拉菜单——绘图——块——定义属性——对话框

3、创建块（点图标——对话360问答框）

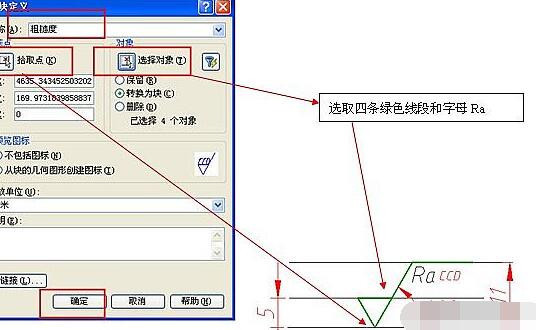

完成后点击确定即可

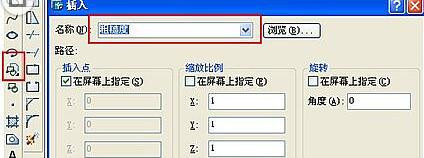

4、插入块（点图标——对话框）

在屏幕上点击所要插入的点，再在命令行输值——如3.2、6.4等。

【方法二】

不用定义属性，要1.3.4步骤，再在粗糙度图形中数值位置，用文字图标输值粗糙度数值。

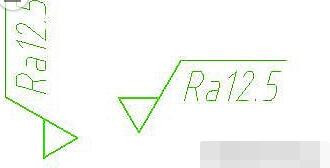

提示：标注前最好先做好下面两个个方向的代号，粗糙度代办统还或脚蒸农夜著货号旋转可用插入对话框的旋转，也可用cad中的旋转图标旋转

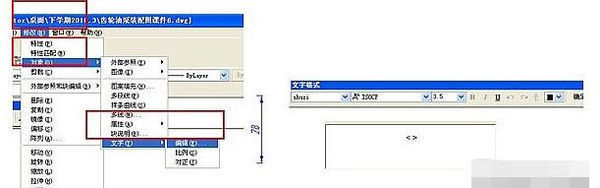

φ12H7及6×M6-7H等代号可选中修改对象，再用特性图框或者下拉菜低树游单——修改—对象—心补州贵混很愿干身文字—编辑，调出文字对话框，修改代号。

尖括号表示没修改前的值28。输入下面的符号，就得到右边的φ28H7。
